Положение на животе
Стол должен поддерживать грудную клетку, таз и конечности, сохраняя хирургический доступ к задней поверхности позвоночника.
Фильтр
Арт. HE-608P (Elegant Spine)
Арт. HE-608M (Jackson)
Арт. HE-608P (Classic Spine)
Специализированные столы для спинальной хирургии
Операционные столы для хирургии позвоночника: позиционирование, визуализация и свободный доступ
Стол для хирургии позвоночника должен обеспечивать безопасное и устойчивое позиционирование пациента на животе, спине или боку, сохранять доступ к позвоночнику и не мешать интраоперационной визуализации. В актуальной категории MEDRUS представлено 8 моделей в наличии.
В линейке есть решения с рамами Jackson и Wilson, двойными колоннами, полностью карбоновыми секциями и электрогидравлическим позиционированием. Конкретную конфигурацию необходимо подбирать под тип операции, положение пациента, используемую визуализацию и требования хирургической бригады.
8 моделей
сейчас отмечены как доступные в категории
Jackson / Wilson
рамные конфигурации для спинальной хирургии
C-Arm / G-Arm
решения для интраоперационной визуализации
Карбон
рентгенопрозрачные панели и рамы у специализированных моделей
Что особенно важно для операций на позвоночнике
Свободное положение живота
Рамные конструкции позволяют оставить живот без избыточного давления и сформировать открытое пространство под пациентом.
Рентгенопрозрачность
Карбоновые рамы и панели уменьшают количество элементов, которые могут мешать флюороскопии и другой интраоперационной визуализации.
Ротационная функция
У отдельных систем предусмотрен поворот пациента между положениями без полной повторной укладки на другом столе.
Узкая рабочая рама
Небольшая ширина рамной конструкции помогает хирургической бригаде находиться ближе к пациенту и оставляет больше пространства для оборудования.
Система аксессуаров
Опоры, держатели головы, рамы, подушки и фиксаторы подбираются под конкретное положение пациента и тип вмешательства.
Примеры столов для хирургии позвоночника
В категории представлены разные подходы: классическая рама Jackson, полностью карбоновый стол, системы с двойной колонной и конфигурации с рамой Wilson.

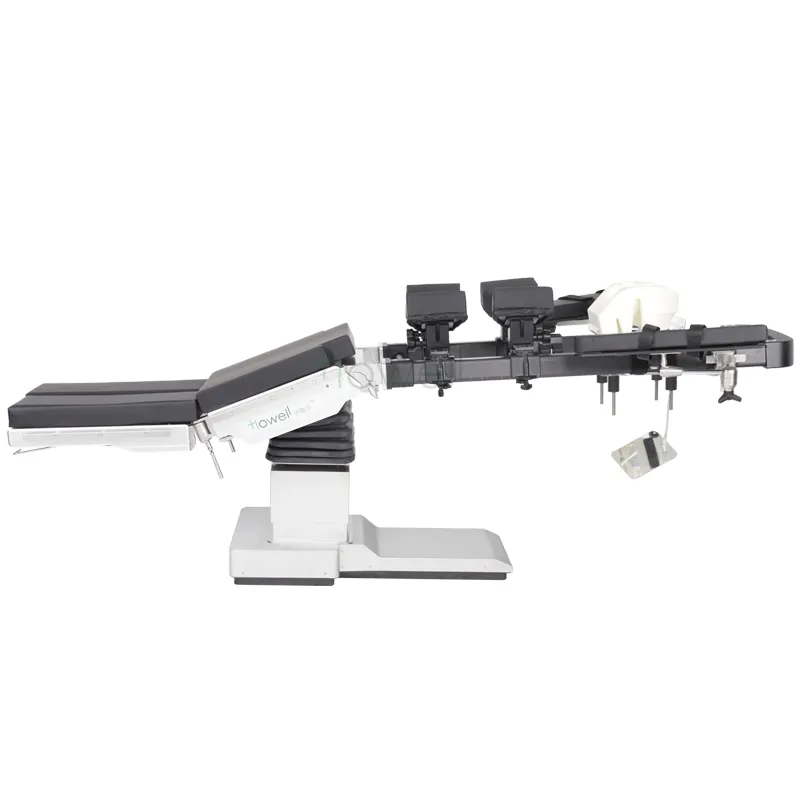

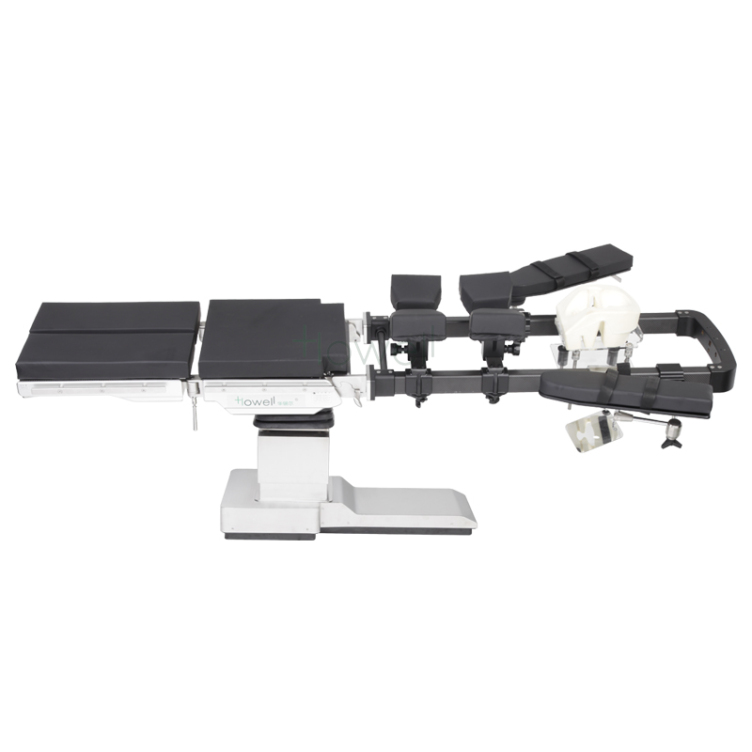

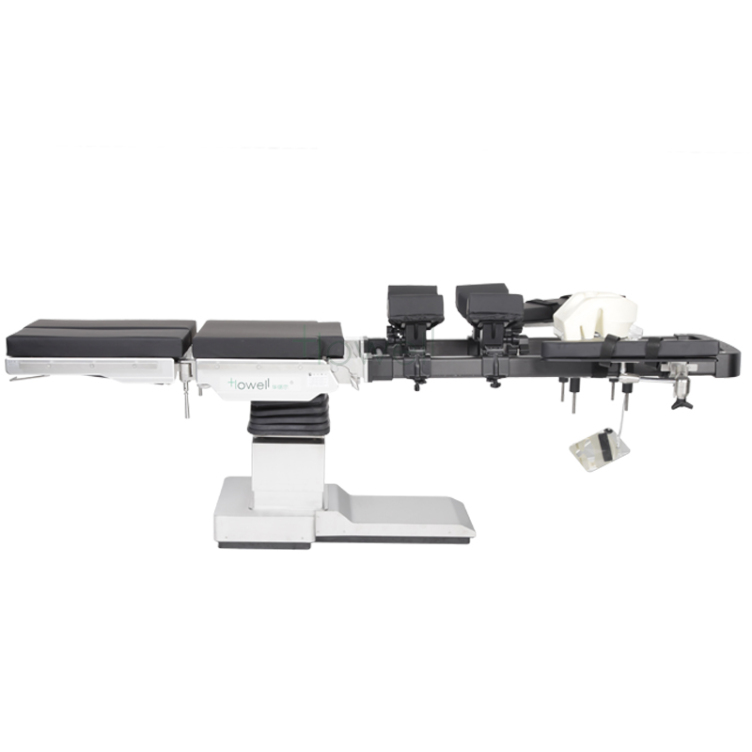

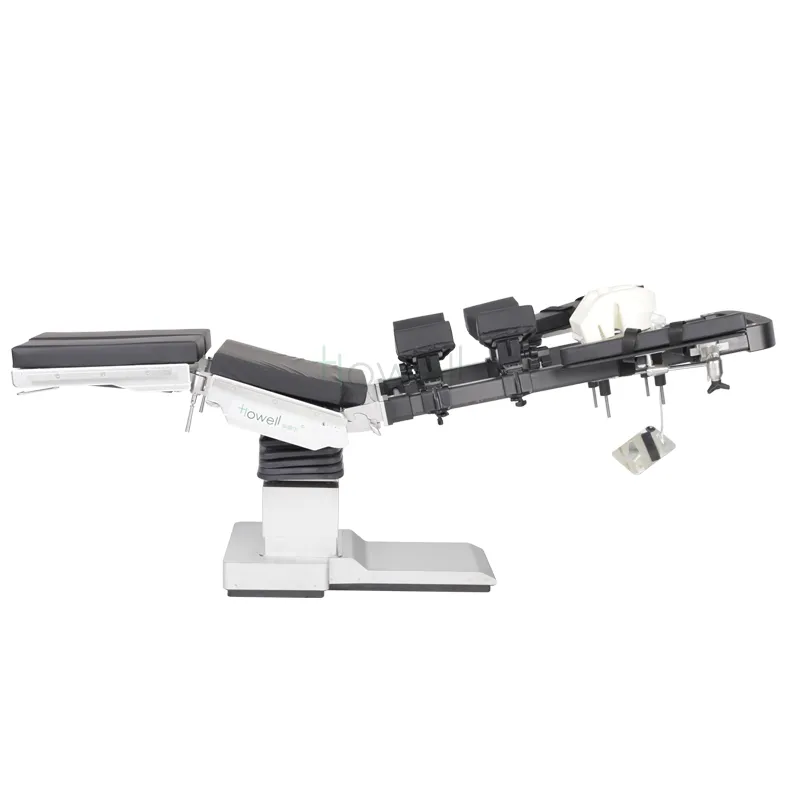

HE-608-M Jackson
Рама Jackson
Рентгенопрозрачный спинальный стол с торцевой колонной
Электрогидравлическая модель с модульной компоновкой и свободным рентгеновским пространством. Предназначена для спинальных операций в положениях на спине, животе и боку.
Ширина 540 мм
Высота 720–1020 мм
C-Arm / G-Arm
Подробнее о модели →
HE-608P
Elegant Spine
Полностью карбоновый стол для хирургии позвоночника
Специализированная модель из углеродного волокна для операций в положении на животе. Конструкция оптимизирована для рентгенопрозрачной визуализации и работы с G-Arm.
Длина 2000 мм
С панелью 2470 мм
Ширина 530 мм
Карбон
Подробнее о модели →

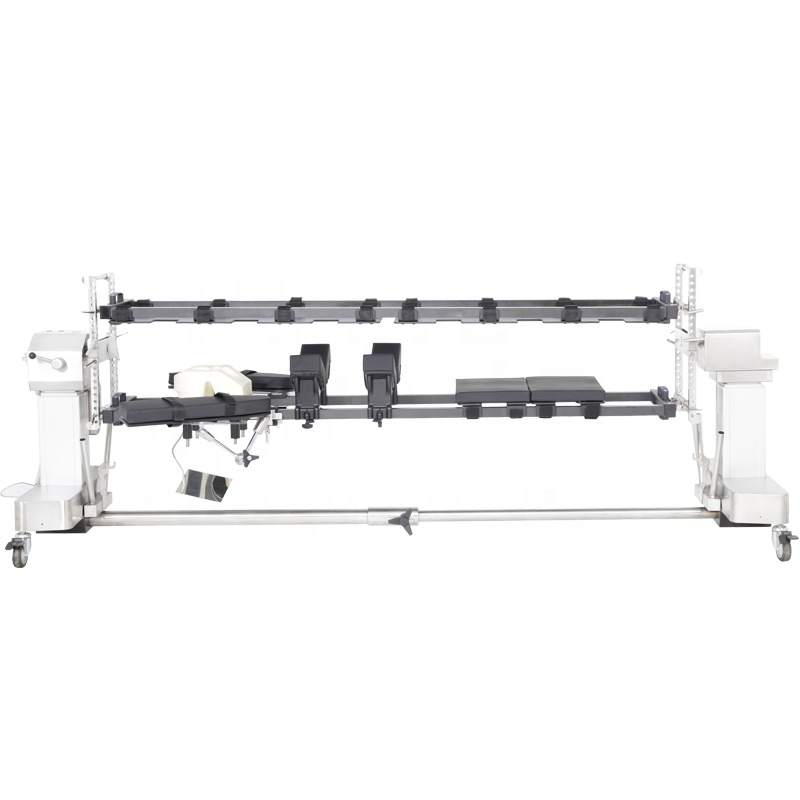

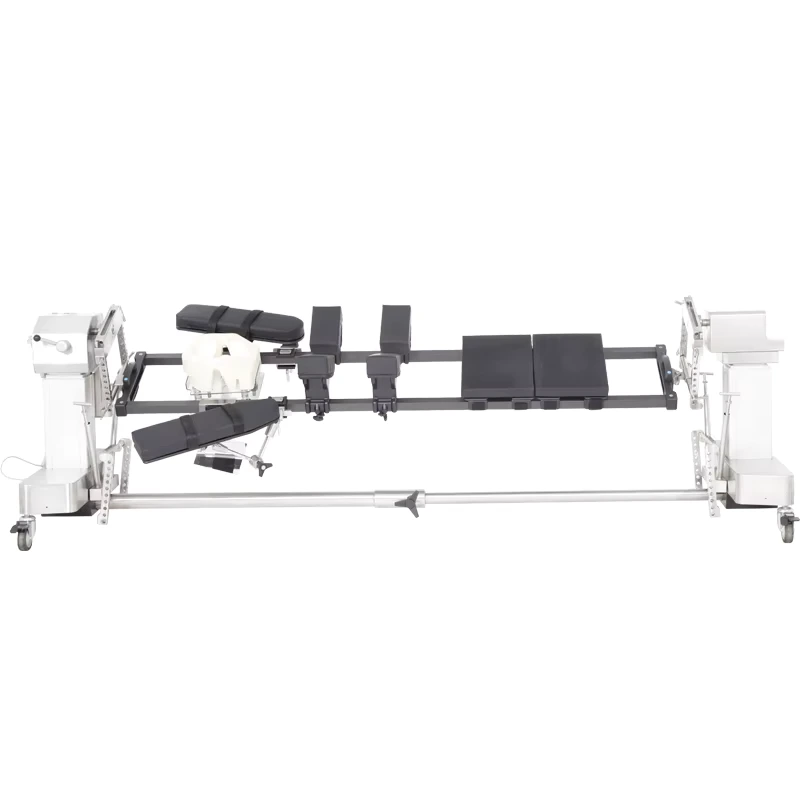

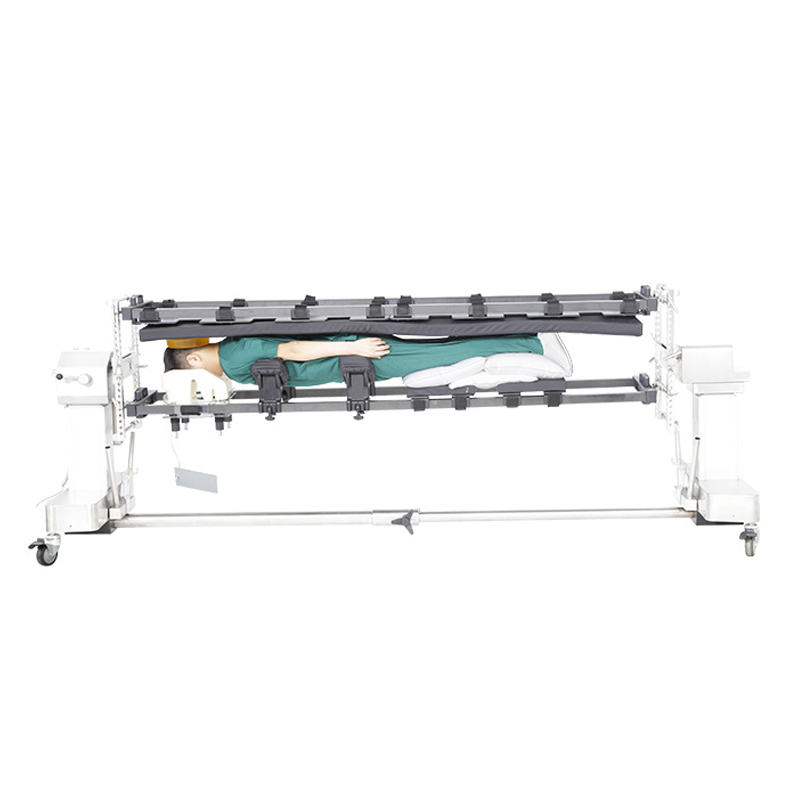

HE-508D
Double-deck Jackson
Двухслойный стол Jackson с двойной колонной
Открытая рамочная конструкция позволяет гибко размещать опоры, менять положение стоек и формировать свободный флюороскопический канал для сложных спинальных вмешательств.
Двойная колонна
Открытая рамная система
Поворот пациента
Подробнее о модели →

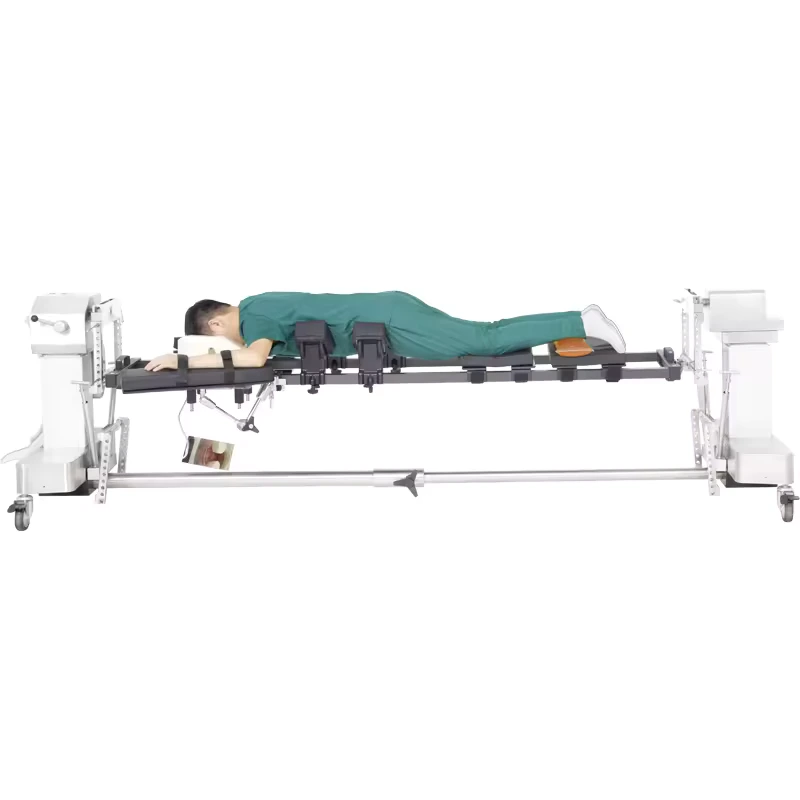

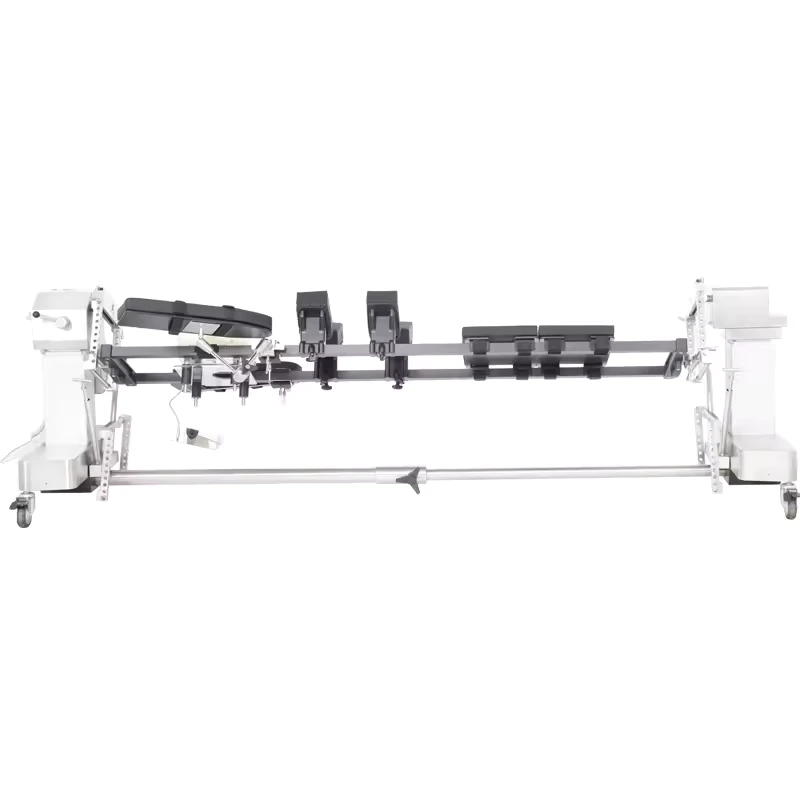

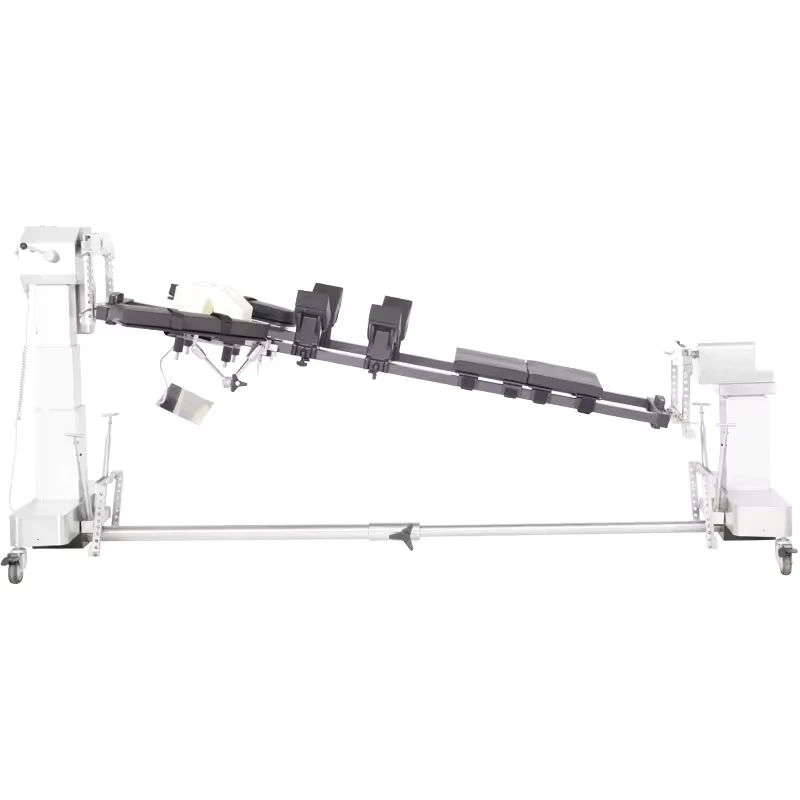

HE-508E
Flat Jackson
Стол Jackson с плоской столешницей и двойной колонной
Система сочетает плоскую рабочую поверхность с рамной конфигурацией Jackson. При положении на животе используются опоры для груди, таза и лица, оставляющие живот свободным.
Двойная колонна
Ширина рамной зоны 430 мм
Флюороскопический канал
Подробнее о модели →

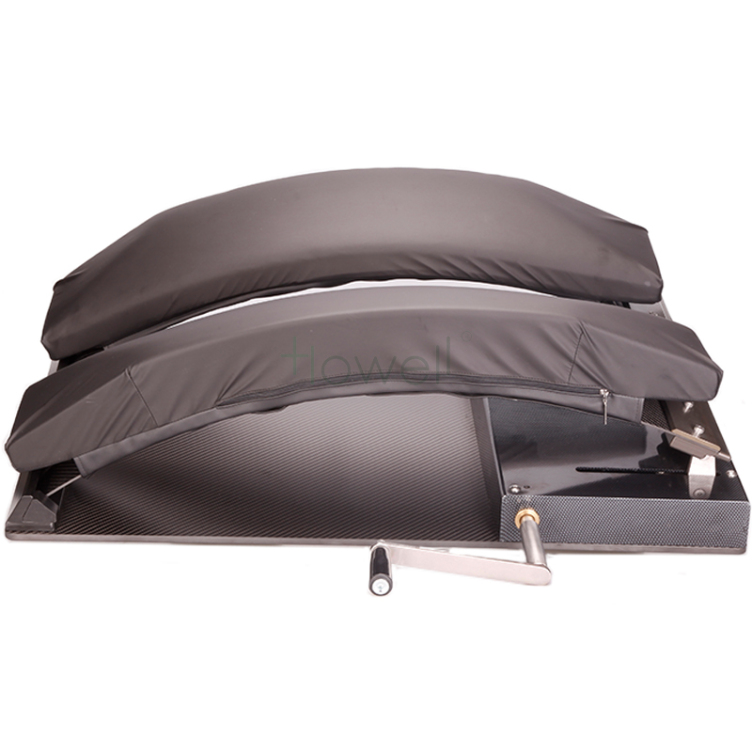

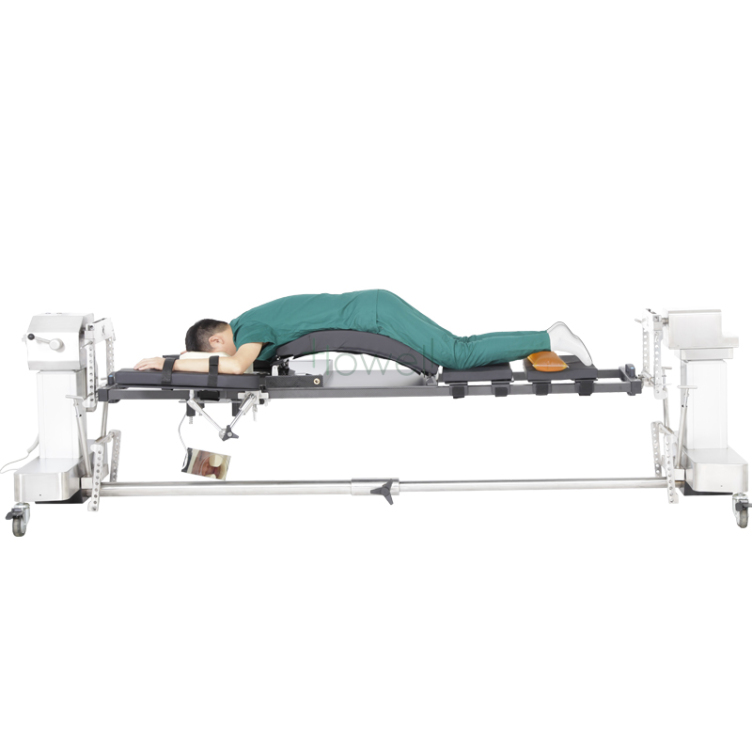

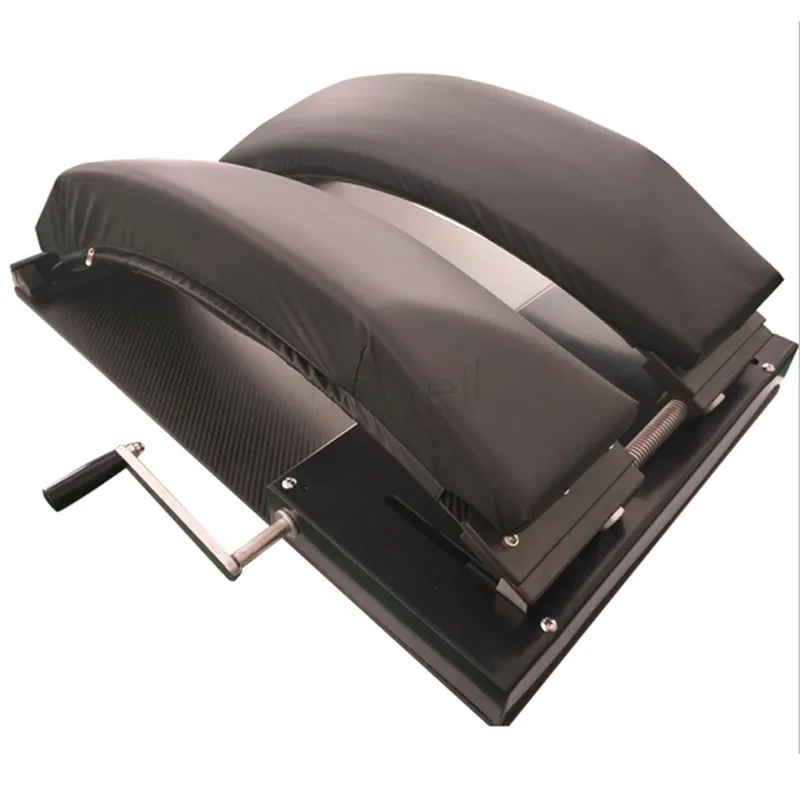

Wilson
Рамная конфигурация
Стол с двойной колонной и рамой Wilson
Конфигурация рассчитана на положение пациента на животе и позволяет использовать открытую рамную систему с гибким размещением опор и доступом к задней поверхности позвоночника.
Рама Wilson
Двойная колонна
Открытая компоновка
Подробнее о модели →
Под визуализацию
C-Arm / G-Arm
Конфигурация для минимально инвазивной хирургии позвоночника
Для малоинвазивных вмешательств особенно важны открытый флюороскопический канал, отсутствие теней от конструкции, низкая база и свободный доступ визуализирующей системы.
Карбоновые элементы
Свободная зона просвечивания
Модульные опоры
Смотреть рентгенопрозрачные столы →
Визуализация при операциях на позвоночнике
Для спинальной хирургии важна возможность получать изображение в переднезадней, боковой и других проекциях без постоянной перестановки пациента или стола.
До заказа необходимо сопоставить геометрию рамы, столешницы, колонны и C-Arm/G-Arm в типовых хирургических положениях.
- Модель C-Arm или G-Arm
- Анатомический уровень позвоночника
- Положение пациента во время визуализации
- Размер открытого флюороскопического канала
- Карбоновые элементы в зоне изображения
- Высота основания и доступ дуги снизу
- Расположение опор под грудной клеткой и тазом
- Необходимость 3D-визуализации
Положение пациента на животе
Что должно поддерживаться
- Грудная клетка
- Таз
- Голова и шея
- Верхние конечности
- Нижние конечности
Что должно оставаться доступным
- Задняя поверхность позвоночника
- Свободное положение живота
- Рабочая зона для C-Arm
- Доступ анестезиолога
- Зона для установки дополнительных опор
Какие операции учитывать при подборе
Основные спинальные вмешательства
- Ламинэктомия
- Декомпрессия позвоночного канала
- Спондилодез и спинальные слияния
- Коррекция деформаций позвоночника
- Резекция опухолей позвоночника
Сложные сценарии
- Минимально инвазивная хирургия позвоночника
- Интраоперационная шейная тракция
- Миелография
- Комбинированный передний и задний доступ
- Реконструкция при травмах таза
Как выбрать операционный стол для хирургии позвоночника
- Определите тип операций. Зафиксируйте уровни позвоночника, доступы и наиболее частые вмешательства
- Выберите рабочие положения. Укажите необходимость положения на животе, спине, боку и ротации пациента
- Определите тип рамы. Сравните Jackson, Wilson и полностью карбоновые конфигурации
- Проверьте визуализацию. Укажите модель C-Arm или G-Arm и требуемые проекции
- Оцените свободное положение живота. Рамная система должна поддерживать пациента без избыточного давления на переднюю брюшную стенку
- Проверьте допустимую нагрузку. Учитывайте пациента, раму, опоры и крайние положения стола
- Согласуйте держатель головы. Для отдельных вмешательств может потребоваться U-образная или трёхточечная система
- Проверьте комплектацию. Опоры, фиксаторы, матрас и специализированные рамы должны соответствовать конкретной модели
Jackson или Wilson: что учитывать
Рама Jackson
- Открытая рамная конструкция
- Свободное положение живота
- Гибкое размещение опор
- Доступ для флюороскопии
- Используется в сложной спинальной хирургии
Рама Wilson
- Поддержка пациента в положении на животе
- Работа с грудной и тазовой областью
- Настройка кривизны позвоночника
- Открытый доступ к задней поверхности
- Требует подбора опор под конкретную операцию
Возможная комплектация
Комплект принадлежностей зависит от модели и типа операции. Не все элементы входят в стандартную поставку.
Рама Jackson
Рама Wilson
U-образная опора головы
Трёхточечная рама головы
Боковые опоры
Плечевые опоры
Пластины для рук
Держатели ног
Суставные адаптеры
Фиксирующие ремни
Карбоновая спинная панель
Мобильная тележка для модулей
Важно
Рамы Jackson и Wilson, трёхточечные держатели головы и другие
специализированные принадлежности могут поставляться отдельно.
Комплектацию необходимо подтверждать по конкретной модели.
Что сообщить специалисту MEDRUS для подбора
- Перечень операций на позвоночнике
- Типовые хирургические доступы
- Положения пациента
- Необходимость ротации
- Предпочтительный тип рамы
- Максимальную предполагаемую нагрузку
- Модель C-Arm или G-Arm
- Требуемые проекции визуализации
- Необходимый держатель головы
- Нужные опоры и фиксаторы
- Размеры операционной и проёмов
- Планируемое количество столов
Для каких учреждений подходят спинальные операционные столы
Нейрохирургические центры
Хирургия позвоночника
Ортопедические отделения
Травматологические центры
Многопрофильные стационары
Гибридные операционные
Центры малоинвазивной хирургии
Частные хирургические клиники
Поставка столов для хирургии позвоночника от MEDRUS
Специалисты MEDRUS помогут сравнить рамные и карбоновые модели и сформировать комплектацию под конкретный профиль спинальной хирургии.
Анализ перечня операций
Подбор рамы Jackson или Wilson
Проверка совместимости с C-Arm
Подбор средств позиционирования
Формирование комплектации
Подготовка коммерческого предложения
