Современная операционная — это сложный комплекс, где каждый элемент влияет на безопасность пациента, условия работы хирургической бригады и эффективность проведения вмешательства. Одним из центральных компонентов этого комплекса является операционный стол. Сегодня для оснащения клиник всё чаще выбирают модели с комбинированным приводом. Чтобы понять их особенности, важно разобраться, как устроен электрогидравлический операционный стол, в чём его преимущества и от чего зависит его надёжность.
Это не просто элемент оснащения операционной, а медицинское изделие, обеспечивающее точное позиционирование пациента для различных видов хирургических вмешательств.
Правильный выбор стола — это инвестиция в производительность операционной, снижение рисков и повышение качества медицинской помощи. В этой статье разберём, что представляет собой стол с электрогидравлическим приводом, почему он востребован и на что обратить внимание при покупке.
Отдельного внимания заслуживают электрогидравлические операционные столы Howell Medical, представленные в каталоге MEDRUS. Линейка производителя включает универсальные, модульные, нейрохирургические, ортопедические и рентгенопрозрачные решения, поэтому оборудование можно подбирать не только по типу привода, но и под конкретный профиль хирургического отделения.
Что такое электрогидравлический операционный стол и в чём его особенность?

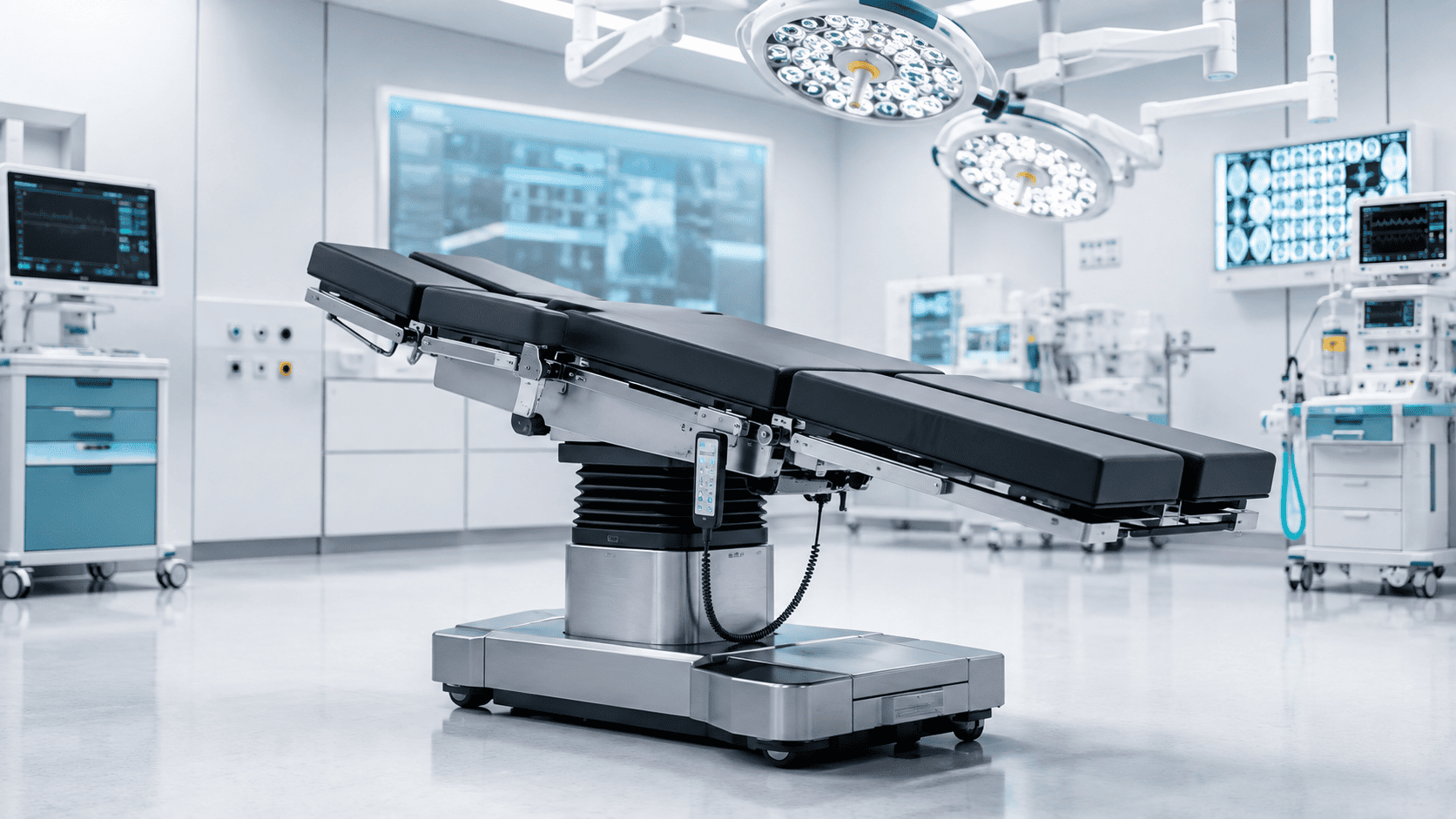

Электрогидравлический операционный стол — это медицинское изделие, в котором для регулировки положения столешницы используется комбинированная система. Электрический двигатель приводит в действие гидравлический насос, а рабочая жидкость под давлением передаёт усилие исполнительным механизмам — гидравлическим цилиндрам. Они и обеспечивают перемещение столешницы или отдельных её элементов.
По сути, такая конструкция объединяет преимущества двух систем:
- Электрический компонент обеспечивает удобное и точное управление с помощью пульта, панели или других предусмотренных производителем органов управления.
- Гидравлический компонент создаёт усилие, необходимое для перемещения столешницы и пациента, а также обеспечивает плавность регулируемых движений.
Такое сочетание позволяет получать высокую точность позиционирования, значительную допустимую нагрузку и стабильное движение. Однако конкретные возможности всегда зависят от конструкции и характеристик конкретной модели, поэтому нельзя утверждать, что любой электрогидравлический стол автоматически превосходит любой электромеханический аналог.
Хорошо принцип электрогидравлической системы можно рассмотреть на примере Howell Medical HE-608SK. Производитель использует микрокомпьютерное управление и электрогидравлическую трансмиссию, отмечая более равномерное и стабильное движение по сравнению с применяемой в более простых конструкциях системой электрических толкателей.
Ключевые преимущества: почему клиники выбирают электрогидравлику
Выбор в пользу электрогидравлики — это не просто технологический тренд, а решение, связанное с реальными требованиями операционной. Такие столы позволяют обеспечить контролируемое движение, работу с высокой нагрузкой и стабильное удержание пациента в заданном положении.
Высокая точность и плавность регулировок
Во время позиционирования пациента особенно важны плавность и предсказуемость движений. Гидравлическая система позволяет изменять положение контролируемо, без резких перемещений столешницы.
Рабочая жидкость в гидросистеме практически несжимаема, благодаря чему давление эффективно передаётся от насоса к исполнительным механизмам.
Это особенно важно при вмешательствах, в которых положение пациента необходимо корректировать непосредственно во время операции, а хирургической и анестезиологической бригаде требуется предсказуемое движение стола.
В моделях Howell Medical этому уделяется отдельное внимание. Например, HE-608SK и модульный HE-608T используют микрокомпьютерную систему управления в сочетании с электрогидравлической трансмиссией. Для HE-608T дополнительно предусмотрены функции быстрого перехода в заданные положения и сохранения пользовательских настроек, что упрощает повторное позиционирование пациента.
Впечатляющая грузоподъёмность для пациентов с большой массой тела
Максимально допустимая нагрузка является одним из ключевых параметров при выборе операционного стола. Электрогидравлические модели могут быть рассчитаны на значительную массу пациента, однако конкретные значения сильно различаются.
Поэтому утверждение, что любой электрогидравлический стол выдерживает 450–500 кг, было бы некорректным. Среди представленных на рынке моделей встречаются решения с допустимой нагрузкой около 300–360 кг и модели более высокого класса с показателями свыше 400 кг.
Например, универсальный Howell Medical HE-608A рассчитан на нагрузку до 350 кг, а нейрохирургические HE-608-N и HE-608-NK — до 360 кг.
Для сравнения, у отдельных моделей Mindray HyBase максимальная грузоподъёмность достигает 460 кг. В частности, такой показатель заявлен производителем для HyBase 8300.
При выборе важно учитывать не только максимальную нагрузку, но и ограничения производителя для конкретных положений столешницы, установленных секций и дополнительных аксессуаров.
Исключительная надёжность и долговечность системы
Электрогидравлические системы ценятся за способность сочетать значительное усилие с плавным управлением. Однако надёжность стола определяется не только самим принципом гидравлического привода.
Большое значение имеют качество гидравлических цилиндров, насосов, клапанов, уплотнений, электроники, конструкция основания, качество сборки и соблюдение регламента технического обслуживания.
Например, Howell Medical отдельно указывает, что в основных узлах гидравлической системы HE-608SK и HE-608T используются импортные компоненты. Это один из факторов, на которые можно обращать внимание при сравнении оборудования разных производителей.
После прекращения движения выбранное положение удерживается гидравлической системой и предусмотренными конструкцией запорными элементами. При этом фиксация самого основания стола может выполняться отдельной механической или электрической тормозной системой.
Так, у Howell HE-608-N используется педальный тормоз основания с возможностью установки электрического торможения, а HE-608-NK оснащается электрогидравлической системой, в которой основные регулируемые движения выполняются независимыми гидравлическими цилиндрами.
Простота управления и универсальность применения
Современные столы могут управляться с помощью проводных или беспроводных пультов, панели на колонне и ножных контроллеров — конкретный набор зависит от модели и комплектации.
Хирургическая или анестезиологическая бригада может регулировать:
- высоту стола;
- продольные наклоны — Тренделенбург и анти-Тренделенбург;
- боковые наклоны;
- положение спинной секции;
- положение ножных и других регулируемых секций;
- продольное смещение столешницы, если оно предусмотрено конструкцией.
Многие современные модели имеют функцию «возврата в ноль» или быстрый переход в заранее заданные положения.
Особенно развитая система управления используется в Howell Medical HE-608T. Помимо резервной панели и проводного контроллера, для модели предусмотрены опциональный беспроводной Bluetooth-пульт и ножной контроллер. Стол поддерживает быстрый переход в несколько рабочих положений и сохранение до 12 пользовательских настроек.
Принцип работы и устройство: из чего состоит современный стол
Чтобы оценить функциональность стола, полезно понимать его конструкцию. Он состоит из нескольких ключевых узлов, каждый из которых выполняет свою функцию.
Сердце системы: электрогидравлический привод
Это главный узел, элементы которого обычно размещаются внутри основания и колонны стола. Система может включать:
- Электродвигатель: приводит в действие насос.
- Гидравлический блок: насос, клапаны и резервуар с рабочей жидкостью.
- Гидроцилиндры: исполнительные механизмы, отвечающие за регулируемые движения.
- Блок управления: электроника, которая получает команды с органов управления и контролирует работу системы.
Количество гидроцилиндров и схема их работы различаются в зависимости от конструкции. Например, в Howell Medical HE-608-NK электрогидравлическим способом выполняются изменение высоты, Тренделенбург и анти-Тренделенбург, боковые наклоны, регулировка спинной секции, продольное смещение и ряд других функций.
Столешница: модульность и рентгенопрозрачность
Столешница — поверхность, на которой располагается пациент. Она может состоять из нескольких секций: головной, спинной, тазовой и ножных. Конкретное количество и конструкция секций зависят от модели.
Модульность позволяет изменять конфигурацию стола под конкретные хирургические задачи. Например, положение «пляжного кресла» может применяться при определённых вмешательствах на плечевом суставе.
Хороший пример модульной конструкции — Howell Medical HE-608T. Головная, спинная и ножные секции могут конфигурироваться в зависимости от требований операции. Две ножные секции регулируются независимо друг от друга, а сама модель допускает перестановку отдельных элементов столешницы.
Для ряда вмешательств ключевое значение имеет рентгенопрозрачность. Однако полностью рентгенопрозрачная или карбоновая столешница не является обязательным свойством любого электрогидравлического стола.
Если планируется использование мобильной C-дуги или G-Arm, необходимо отдельно оценивать материал столешницы, расположение колонны и доступную область визуализации.
В линейке Howell Medical для таких задач предусмотрены специализированные модели серии HE-608P, в том числе варианты с карбоновыми рентгенопрозрачными элементами, рассчитанные на совместную работу с C-Arm и G-Arm.
Основание и колонна: гарантия стабильности и гигиены
Массивное основание обеспечивает устойчивость стола при изменении положения пациента. Телескопическая колонна соединяет основание со столешницей и содержит часть приводных механизмов.
Для наружных элементов используются материалы, устойчивые к санитарной обработке и воздействию эксплуатационных нагрузок.
Например, у Howell Medical HE-608SK основание и кожух подъёмной колонны выполнены из нержавеющей стали 304, а рама столешницы — из износостойкого алюминиевого сплава. Производитель также использует бесшовные медицинские полиуретановые матрасы, рассчитанные на регулярную очистку.
Системы управления: от ручного пульта до ножных педалей
Для управления столом могут использоваться различные интерфейсы:
- Проводной ручной пульт: один из основных вариантов управления.
- Беспроводной пульт: предоставляет медицинскому персоналу больше свободы перемещения вокруг стола.
- Панель управления на колонне: в некоторых моделях используется как резервная система.
- Ножные педали: позволяют выполнять отдельные регулировки без использования ручного контроллера.
Наличие каждого способа управления необходимо проверять по комплектации конкретной модели.
У Howell Medical встречаются модели с несколькими независимыми способами управления. Например, HE-608T предусматривает резервную панель, проводной контроллер, опциональный Bluetooth-пульт и опциональное ножное управление.
Виды и специализация: от универсальных до узкопрофильных решений
Хотя многие столы позиционируются как универсальные, существуют модели, адаптированные под конкретные области хирургии.
Универсальный электрогидравлический стол как основа операционной
Стол операционный универсальный электрогидравлический предназначен для выполнения широкого спектра хирургических вмешательств. К его основным характеристикам относятся диапазон регулировок, допустимая нагрузка, варианты позиционирования и возможность установки дополнительных принадлежностей.
В линейке Howell Medical к таким решениям относится, например, HE-608SK — универсальный электрогидравлический стол с микрокомпьютерным управлением. В каталоге производителя также представлены HE-608A и более функциональный модульный HE-608T.
Это позволяет подбирать стол Howell Medical в зависимости от требований конкретной операционной: от относительно простой универсальной конфигурации до модульной системы с расширенными возможностями позиционирования.
Специализированные модели: гинекология, ортопедия, нейрохирургия
Для некоторых дисциплин требуются особые функции:
- Ортопедия и травматология: могут использоваться столы, совместимые со специальными приставками и системами вытяжения, а при работе под рентгеновским контролем — с C-Arm или G-Arm.
- Нейрохирургия: важны стабильность, широкий диапазон позиционирования, свободное пространство вокруг головы пациента и совместимость с необходимыми системами фиксации.
- Гинекология и урология: применяются конструкции и принадлежности, обеспечивающие литотомическое положение и удобный доступ к операционному полю.
У Howell Medical специализированные направления представлены отдельными линейками. Например, HE-608-N и HE-608-NK предназначены для нейрохирургии и смежных хирургических направлений. В линейке также присутствуют ортопедические рентгенопрозрачные HE-608P и электрогидравлические гинекологические модели серии HE-609.
Такой подход позволяет подбирать операционный стол не только по техническим характеристикам, но и под конкретную клиническую задачу.
Обзор рынка в 2026 году: ведущие производители в России и мире
На рынке медицинского оборудования представлено множество брендов. Выбор зависит от бюджета клиники, требований к функционалу, перечня хирургических вмешательств и доступности сервисного обслуживания.
Международные лидеры на примере HyBase
Такие производители, как Mindray, Getinge/Maquet и другие международные компании, предлагают электрогидравлические столы разных классов.
Например, стол операционный универсальный электрогидравлический HyBase от Mindray является одним из известных решений этого сегмента.
В линейке HyBase представлены модели с высокой допустимой нагрузкой и развитой системой позиционирования. Например, для Mindray HyBase 8300 производитель указывает максимальную нагрузку до 460 кг, модульную конструкцию столешницы и возможность создания запоминаемых положений.
При сравнении с HyBase имеет смысл рассматривать и электрогидравлические столы Howell Medical. Их линейка построена несколько иначе: производитель предлагает отдельные решения под универсальную хирургию, нейрохирургию, ортопедию, работу с C-Arm/G-Arm, гинекологию и хирургию позвоночника.
Например, Howell HE-608T сочетает модульную столешницу, продольный сдвиг 320 мм, карбоновые элементы, резервное управление, аккумулятор и возможность сохранения пользовательских положений. Для нейрохирургии существуют HE-608-N и HE-608-NK, а для рентгеновской визуализации — специализированные варианты HE-608P.
Поэтому сравнение Howell Medical и Mindray HyBase следует проводить не только по бренду или максимальной грузоподъёмности, но и по перечню требуемых регулировок, модульности, области рентгенопрозрачности, доступным аксессуарам и конкретным задачам операционной.
Российские производители: на что обратить внимание, включая «Лидкор»
На российском рынке представлены и отечественные решения. Один из примеров — стол операционный электрогидравлический «Лидкор» ОР850.
Производитель предлагает ОР850 в нескольких вариантах исполнения, в том числе версию с автоматическим выравниванием и вариант с продольным сдвигом столешницы. Заявленная распределённая нагрузка составляет до 300 кг. Стол оснащается проводным пультом и панелью управления на колонне, а также имеет встроенный аккумулятор для автономной работы при отключении электропитания.
При сравнении операционного стола «Лидкор» и Howell Medical стоит учитывать различия в модельном ряду. «Лидкор» предлагает несколько исполнений ОР850, тогда как у Howell Medical имеется более широкая специализация электрогидравлических столов — от универсальных HE-608SK и HE-608T до нейрохирургических HE-608-N/HE-608-NK и рентгенопрозрачных ортопедических HE-608P.
При выборе российского или импортного оборудования необходимо обратить внимание на наличие регистрационной документации для конкретной модели, сервисную поддержку, сроки поставки комплектующих и соответствие возможностей стола предполагаемым хирургическим вмешательствам.
Как выбрать правильный стол: чек-лист для руководителя клиники
Покупка операционного стола — ответственное решение. Используйте этот чек-лист, чтобы систематизировать процесс выбора.
1. Анализ технических характеристик: высота, наклоны, нагрузка
При сравнении нескольких моделей удобно составить таблицу основных характеристик.
| Характеристика | На что обратить внимание | Почему это важно |
|---|---|---|
| Максимальная нагрузка | Допустимый вес пациента и ограничения при разных положениях | Влияет на возможность безопасного использования стола |
| Диапазон высоты | Минимальная и максимальная высота | Определяет эргономику работы хирурга |
| Тренделенбург | Максимальный прямой и обратный наклон | Необходим для ряда хирургических положений |
| Боковые наклоны | Доступный угол | Расширяет возможности позиционирования |
| Продольный сдвиг | Величина хода и наличие функции | Особенно важен при использовании C-Arm |
Универсального «оптимального» значения для всех операционных не существует: характеристики нужно сопоставлять с перечнем вмешательств.
Например, у Howell HE-608T диапазон высоты составляет 600–1100 мм, а продольный сдвиг — 320 мм. У нейрохирургического HE-608-N диапазон высоты составляет 550–950 мм, а стандартное продольное скольжение — 300 мм.
2. Оценка надёжности и требований к обслуживанию
Узнайте у поставщика:
- какой гарантийный срок действует на стол и его компоненты;
- есть ли сервисная служба в вашем городе или регионе;
- какова периодичность технического обслуживания;
- как быстро поставляются запасные части;
- какие действия выполняются при отказе основного пульта или привода.
При сравнении Howell Medical, Mindray HyBase, «Лидкор» и других производителей полезно оценивать именно совокупность этих факторов, а не только характеристики в спецификации.
3. Совместимость с дополнительными аксессуарами
Убедитесь, что стол совместим с необходимыми принадлежностями: наркозными дугами, инфузионными стойками, опорами для рук и ног, нейрохирургическими системами фиксации, ортопедическими приставками и оборудованием для визуализации.
Если планируется использование C-Arm или G-Arm, важно проверить не просто заявленную «рентгенопрозрачность», а фактическую область визуализации, расположение колонны, возможность продольного сдвига и наличие конструктивных элементов в зоне снимка.
В этом отношении интересны специализированные модели Howell Medical: HE-608T использует сочетание карбонового элемента и продольного сдвига 320 мм, а линейка HE-608P разработана специально для работы с C-Arm и G-Arm.
4. Бюджет и общая стоимость владения (TCO)
Не следует ориентироваться только на цену покупки. Общая стоимость владения (Total Cost of Ownership) включает:
- первоначальную стоимость стола;
- доставку и монтаж;
- обучение персонала;
- техническое обслуживание;
- ремонт и стоимость комплектующих;
- потенциальные расходы, связанные с простоем оборудования.
Поэтому более дешёвая модель не всегда оказывается наиболее выгодной, если она ограничивает перечень вмешательств или требует сложного сервисного обслуживания.
Часто задаваемые вопросы (FAQ)
Чем электрогидравлический стол отличается от полностью электрического?
Основное отличие заключается в исполнительном приводе. В электромеханическом столе движения выполняются электродвигателями и механическими передачами. В электрогидравлическом электросистема управляет гидравлическим насосом и клапанами, а непосредственное движение создают гидравлические исполнительные механизмы.
Электрогидравлика позволяет сочетать значительное усилие с плавным управлением, однако при выборе следует сравнивать конкретные модели, поскольку современные электромеханические столы также могут обладать высокой точностью и грузоподъёмностью.
Может ли стол работать при отключении электроэнергии?
Это зависит от конкретной модели. Многие современные электрогидравлические столы оснащаются аккумуляторами, которые позволяют продолжать выполнение регулировок при отсутствии сетевого питания.
Например, аккумуляторное резервное питание предусмотрено у модульного Howell Medical HE-608T. Встроенный аккумулятор имеется и у российского «Лидкор» ОР850.
Поэтому перед покупкой следует отдельно уточнять наличие АКБ, продолжительность автономной работы и перечень доступных от батареи функций.
Какой средний срок службы у электрогидравлического операционного стола?
Единого срока службы для всех электрогидравлических операционных столов нет. Он определяется производителем для конкретного медицинского изделия и зависит от конструкции, интенсивности эксплуатации, качества компонентов и соблюдения регламента технического обслуживания.
Поэтому вместо ориентира «10–15 лет» при закупке правильнее запросить у поставщика эксплуатационную документацию конкретной модели, установленный срок службы и регламент обслуживания.
Насколько сложно обслуживать стол с электрогидравлическим приводом?
Техническое обслуживание электрогидравлического операционного стола должно выполняться в соответствии с документацией производителя. Оно может включать диагностику электронной системы, проверку гидравлических компонентов и герметичности соединений, контроль механизмов фиксации, аккумуляторов и точности выполнения регулировок.
Для персонала клиники ежедневный уход в основном заключается в санитарной обработке, правильной эксплуатации и визуальном контроле состояния оборудования.
При выборе стола важно заранее уточнить у поставщика условия сервисного обслуживания, наличие комплектующих и возможность технической поддержки — независимо от того, рассматриваются Howell Medical, Mindray HyBase, «Лидкор» или операционные столы других производителей.
